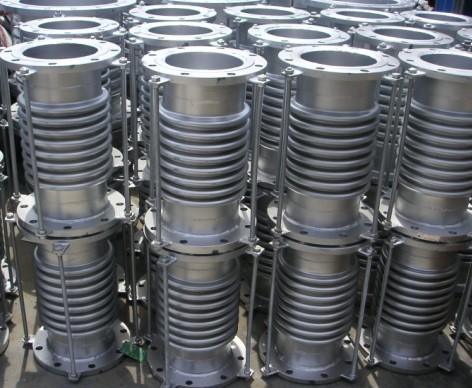

波纹膨胀节能够起到伸缩作用主要是靠波纹管来实现的，对波纹膨胀节的功能及强度设计主要是对波纹管的设计，对波纹管的不同设计及组合，可以使波纹管拉伸、压缩或弯曲，从而形成轴向、横向、角向三种基本形式的波纹膨胀节。
影响扰性薄管板的应力分布的因素主要有管板厚度、换热管的 距、转角处的结构设计、管板转角半径、挠性薄管板高温侧及换热管热防护等。
对于挠性薄管板厚度的计算至今尚无统一的计算公式，其主要是影响管板强度的因素较多，除了压力、温度、设备直径等，还有两个决定性因素。
1、管板上孔桥的大小。一般情况下，孔桥越大，管板厚度随之增加，反之则减小，这主要是换热管弹性支撑作用影响的结果
2、管程和壳程间温差的大小。二者是相互矛盾的。增加管板厚度，会降低孔桥处的应力，但管板转角处的应力却增大了。
随着换热管 距增大，挠性薄管板各处的应力强度值均随之增大。这主要是随着换热管的管间距增大，周围不布管区域缩小，管束对管板的弹性支撑范围加大，相应的约束也增大，在温差载荷的作用下，使得管板整体受到的弯曲应力加大。
转角处的设计中，在管板与壳体连接转角处增加了一个挠性环或叉形结构，作用相当于设置了一个波形膨胀节，使得管板与壳体连接周边有较大的柔性， 管板的受力情况，主要依据是应力分析结果表明，普通的挠性薄管板与壳体连接转角处的应力强度值。
