大拉杆横向型波纹补偿器-超益

发布者:超益管件  发布日期:2018-02-04



型号:DN100-DN5000,压力级别0.1Mpa-2.5Mpa
连接方式:1、法兰连接 2、接管连接
横向补偿量:根据用户要求

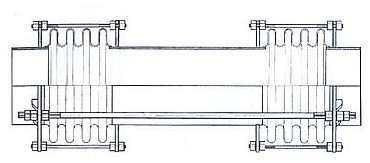

使用说明:大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和量值不大的角位移,通常不用来补偿角位移。该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成,它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动,同时拉杆还具有承受内压推力能力,

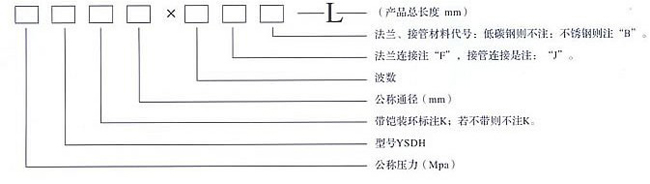

  产品代码标注:


举例:1.6DLB800—8JB—3000:表示公称通径为800,公称压力为1.6Mpa,波纹管总波数为8个波,产品总长度为3000mm,不锈钢接管连接的大拉杆横向型波纹补偿器。大拉杆横向波纹补偿器对支座作用力的计算:
横向弹力 FY=KY·Y
弯 距 M=FY·L
公式中:KY—横向刚度N/mm 。Y—横向补偿实际值mm。 L—管架到补偿器中点的距离mm。


DLB型大拉杆横向波纹补偿器安装使用注意事项:
1.膨胀节上的小拉杆是安装运输“冷紧”用的,不可作为承力件,产品在管道上安装完毕后,   将其拆除,方可投入运行。
2.当对膨胀节的横向位移量要求较大或系统压力较高时,可对膨胀节进行“冷紧”,冷紧量是实际横向位移的一半,即1/2Y。冷紧方向与横向位移方向相反进行。
工作温度≤420℃疲劳寿命1500次
