什么是膨胀节？
膨胀节属于工业品，让我们一起学习一下什么是膨胀节？有什么特点？有什么作用？适用范围？

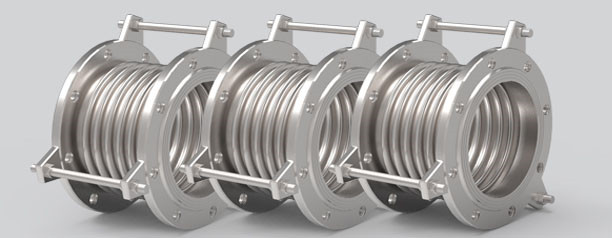

对普通人来说，“膨胀节”是一个比较陌生的名词。航天晨光 员级高工牛玉华介绍，波纹膨胀节是指含有一个或多个波纹管，用以吸收管线或容器由于热胀冷缩等原因而产生的尺寸变化的各种装置。
膨胀节常用在燃气管线中以吸收管道的热胀冷缩，还用在阀门的下游以方便阀门拆卸和检修；在小区供热管网中，膨胀节也是的元件。波纹膨胀节的主要组成部分是波纹管。波纹管是一类呈波纹状的旋转壳，按其波形可分为“U”型、“Ω”型、“S”型等。“U”型波纹管能够承受较高的压力，并能吸收较大的位移；“Ω”型波纹管能够承受很高的压力，但由于形状的限制只能吸收较小的位移；而“S”型波纹管的性能介于“U”型波纹管及“Ω”型波纹管之间。由于“U”型波纹管能满足大部分场合的需求，是目前常用的一种波纹管。
它的特点是能够承受较大位移的同时，还能承受 的内压或外压。除了位移补偿的作用，还同时兼有减振降噪和密封的功能，是压力管道系统及压力容器常用的重要组成件。膨胀节广泛应用于航空航天、石化、化工、电力、水利、冶金和原子能等工业装置。比如在航天飞机发射基地的低温液体输送管线，就需要膨胀节来吸收由于低温引起的管道收缩；炼油厂的催化裂化装置、电厂的烟风煤粉管道、空冷管道等都大量应用膨胀节。膨胀节不仅用在工业装置，也与市民的生活密切相关。
在循环应力低，要求不高的场合，也有部分波纹管采用碳钢材料。膨胀节的应用有之处，要使膨胀节能长周期、地工作，不仅需要正确的设计和制作，还需要在系统中正确的安装，同时采用妥善的方法对管线进行固定、支承和导向，才能达到使用效果。在压力管道设计过程中，系统应力分析是一个重要组成部分，在应力分析阶段，需要根据系统的特点，选择合适的膨胀节，配置合适支撑体系，是整个装置长周期运行的重要。
根据不同的应用场合，波纹管为满足设计温度、介质条件等因素而采用不同的材料。在石油化工行业，由于介质往往具有高温、腐蚀性强的特点，如使用一般的不锈钢材料， 易产生腐蚀。在此条件下，耐蚀合金或耐热合金具有非常明显的优势，应用较多。
