非金属补偿器的选择

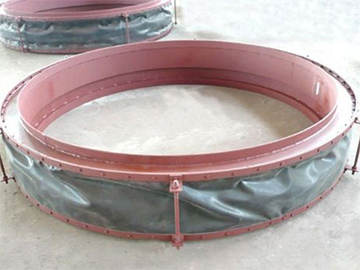

1.圆形非金属补偿器
圆形非金属补偿器主要由非金属圈带、隔热材料和钢结构件组成，其中非金属圈带由纤维织物、硅橡胶、氟料等性能优异的非金属材料优化结合而成，其产品强度、补偿量、密封性、性及寿命等性能指标均可与 同类产品相媲美。
1)无反推力：由于主体材料为纤维织物，无力的传递。用非金属纤维补偿器可简化设计，避免使用大的支座,节省大量的材料和劳动力。
2)消声减振：纤维织物、保温棉体本身具有吸声、隔震动传递的功能，能 的减少锅炉、风机等系统的噪声和震动。
3)良好的、性：选用的氟塑料、硅材料具有较好的和性能。
4)补偿热膨胀：可以补偿多方向，优于只能单式补偿的金属补偿器。
5)补偿安装误差：由于管道连接过程中，系统误差再所难免，非金属织物补偿器较好的补偿了安装误差。
6)密封性能好：有比较完善的生产装配系统，非金属柔性补偿器可无泄露。
2．非金属织物补偿器
非金属补偿器良好的综合性能，使其在许多工程得以广泛应用。通风、除尘排烟和空调保温管道及设备通常使用非金属补偿器。
1)于金属补偿器，质量优于 产品。价格是 产品的1/2-1/5。补偿膨胀：可以补偿多方向，优于只能单式补偿的金属补偿器。
2)良好的、性：使用的氟塑料、硅材料较好的和性能。
3)体轻、结构简单、安装维修方便。
4)无反推力：由于主体材料为纤维织物、无力的传递。用纤维补偿器可简化设计、避免使用大的支座，节省大量的材料和劳动力。
5)消声隔振：纤维织物、棉本身具有吸声、隔振功能，能 地减少锅炉、风机等系统的噪声和振动。
广泛应用于钢铁厂、冶炼厂、石油化工厂，火力发电厂、水泥厂及原子能电厂等排烟脱硫，除尘设备，空气加热，助流鼓风等设备的出入口处，它都优于金属伸缩节，因此深得用户的一致好批评， 大力推广应用。
3.矩形非金属补偿器
矩形非金属补偿器是由复合非金属和两个可与相邻管道组成设备相连接的接管（或法兰）及隔热材料组成的挠性部件，主要运用于补偿输送微压粉尘气体、烟、煤气及其他气体的管道和设备系统因温度、机械振动及基础下沉引起的位移。
适用介质:空气、烟气及含尘气体
使用压力（P):-20~30kPa
补偿量:Xo为轴向补偿量，负号表示为压缩变形，Yo为横向补偿量，具体补偿量按上表所规定
材质
a、金属结构件材质通常推荐t≤400℃
b、非金属圈带及格温层材料，常用玻璃纤维布、聚四氟乙烯薄膜、复合橡胶玻纤布、硅酸铝纤维棉等多种材料组成
连接方式：默认为内插焊，即管道插入补偿器接口内
